Cómo funcionan las fuentes de alimentación en las máquinas recreativas de gancho

Respuesta Directa

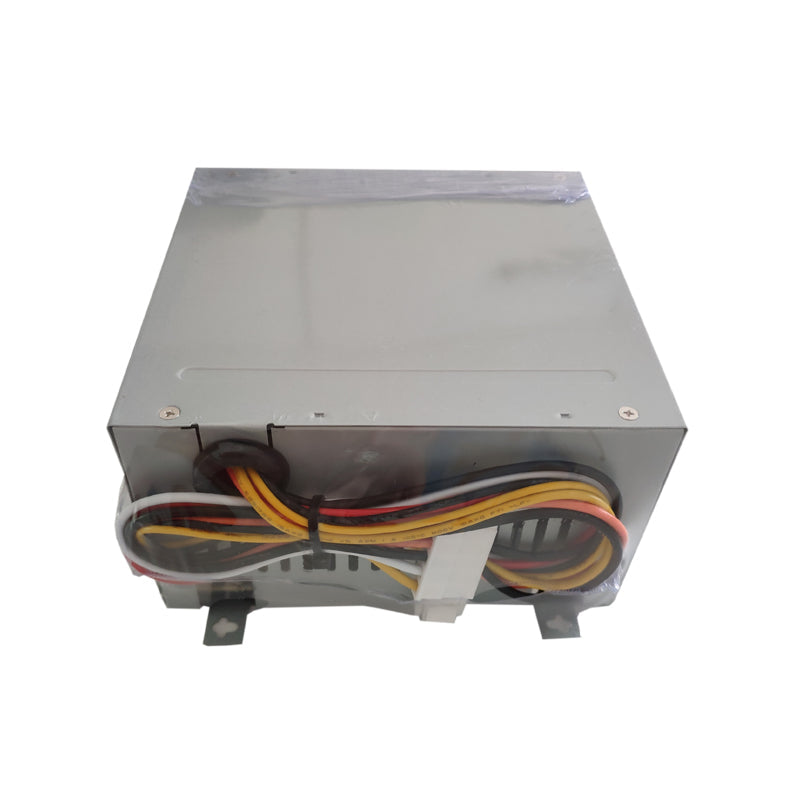

Una fuente de alimentación de máquina de garras convierte el voltaje de la red de CA (110 V o 220 V) en voltajes de CC regulados utilizados por los componentes internos de la cabina. La mayoría de las máquinas de garras requieren múltiples rieles de voltaje de CC, generalmente 12 V para motores y circuitos lógicos, y a veces 24 V para sistemas de accionamiento de mayor torque. La fuente de alimentación distribuye estos voltajes a la placa base, los motores del pórtico, el motor de la garra, la iluminación, el aceptador de monedas y el sistema de audio.

Tipos de Fuentes de Alimentación Utilizadas en Máquinas de Garras

• Fuente de alimentación conmutada (SMPS) — El tipo más común en las máquinas de garras modernas. Compacta, eficiente y regulada. Convierte la entrada de CA en una salida de CC estable independientemente de la variación de la carga.
• Fuente lineal basada en transformador — Se encuentra en gabinetes más antiguos. Más pesada, menos eficiente, pero robusta. El voltaje de salida puede disminuir bajo una carga pesada del motor.
• Fuente de doble salida — Proporciona rieles de 12 V y 24 V desde una sola unidad. Común en gabinetes más grandes o de grado comercial.

Rieles de Voltaje y Sus Funciones

• 12 V CC — Alimenta la lógica de la placa base, el aceptador de monedas, los sensores, los interruptores de límite, la iluminación LED y el audio.
• 24 V CC — Alimenta los motores del pórtico y el motor de la garra en configuraciones de mayor torque.
• 5 V CC — Utilizado por algunos circuitos lógicos de la placa base y módulos de visualización (a menudo generados internamente por la placa base a partir de una entrada de 12 V).
• Paso de CA — Algunos gabinetes dirigen la CA de la red directamente a transformadores de iluminación fluorescente o de neón.

Cómo se Distribuye la Carga

La fuente de alimentación alimenta primero la placa base; la placa base luego distribuye la energía a los motores y periféricos a través de sus terminales de salida. Durante el juego activo, el consumo de corriente del motor aumenta cuando el pórtico cambia de dirección o el motor de la garra se activa. Una fuente de alimentación con la clasificación adecuada maneja estas cargas transitorias sin caída de voltaje. Las fuentes de alimentación de tamaño insuficiente causan caídas de voltaje, lo que puede provocar reinicios de la placa base o un comportamiento errático del motor.

Sistemas de Fusibles y Protección

• Fusible de red — Ubicado en la entrada de CA de la fuente de alimentación o en la entrada de alimentación principal de la cabina. Protege contra sobrecorriente catastrófica.
• Fusibles de salida — Algunas fuentes incluyen fusibles por riel en el lado de salida de CC.
• Protección contra sobretensión y sobrecorriente — Incorporada en la mayoría de las unidades SMPS; apaga la salida si el voltaje o la corriente exceden los límites de seguridad.
• Protección térmica — Las unidades SMPS se apagan si la temperatura interna excede el umbral; asegure una ventilación adecuada del gabinete.

Problemas Comunes de la Fuente de Alimentación

• No hay energía en la cabina — Verifique el fusible de la red, la conexión de entrada de CA y el voltaje de salida de la fuente de alimentación con un multímetro.
• La placa base se reinicia durante el juego — El voltaje del riel de 12 V cae bajo la carga del motor; la fuente puede estar subdimensionada o fallando.
• Los motores funcionan lenta o débilmente — Voltaje de salida bajo; mida la salida de CC bajo carga y compare con el valor nominal.
• El ventilador de la fuente de alimentación no gira — La falla del ventilador provoca un apagado térmico; reemplace el ventilador o la unidad de fuente completa.
• Olor a quemado o daño visible — Desconecte inmediatamente la alimentación; inspeccione si hay capacitores defectuosos o trazas quemadas; reemplace la unidad de fuente.
• Pérdida de energía intermitente — Conector de entrada de CA suelto o capacitores internos defectuosos; vuelva a asentar los conectores y pruebe la estabilidad de la salida.

Reemplazo de una Fuente de Alimentación de Máquina de Garras

1. Desconecte la alimentación de la red y espere 60 segundos para que se descarguen los capacitadores.
2. Anote el voltaje de salida y la clasificación de corriente de la fuente existente (impreso en la etiqueta).
3. Fotografíe todas las conexiones de cableado antes de desconectar.
4. Desconecte los cables de salida de CC de la placa base y los terminales del motor.
5. Retire la unidad de fuente del soporte de montaje del gabinete.
6. Instale la unidad de reemplazo con el voltaje coincidente y una clasificación de corriente igual o superior.
7. Vuelva a conectar los cables de salida de CC según el diseño original.
8. Encienda y verifique el voltaje de salida con un multímetro antes de volver a conectar todas las cargas.

Preguntas Frecuentes

P: ¿Puedo usar una fuente de alimentación genérica de PC en una máquina de garras?
R: En algunos casos sí, si las clasificaciones de voltaje y corriente coinciden. Sin embargo, las fuentes de PC requieren una carga mínima en el riel de 5 V para regular correctamente, y las asignaciones de pines del conector difieren. Se recomienda encarecidamente una SMPS industrial o de arcade construida específicamente.

P: ¿Qué clasificación de corriente necesito para una fuente de alimentación de máquina de garras?
R: Calcule la carga total: placa base (~1 A), cada motor (~1–2 A pico), iluminación (~1–2 A), aceptador de monedas (~0,5 A). Agregue un 30 % de margen. Una fuente de 12 V y 10 A es suficiente para la mayoría de los gabinetes estándar de una sola garra.

Q: Mi cabina funciona a 110 V en EE. UU., pero quiero usarla en Europa a 220 V. ¿Qué necesito cambiar?
R: Verifique la etiqueta de la fuente de alimentación para el rango de voltaje de entrada. Muchas unidades SMPS son universales (100–240 V CA) y no requieren modificaciones. Si la fuente está fija en 110 V, debe reemplazarse por una unidad de 220 V o de entrada universal antes de conectarla a la red europea.

P: ¿Cómo pruebo si mi fuente de alimentación funciona correctamente?
R: Use un multímetro digital configurado en voltaje de CC. Mida entre los terminales de salida positivo y negativo de la fuente mientras la cabina está encendida. Compare las lecturas con el voltaje de salida nominal. Una lectura más del 5 % por debajo del voltaje nominal bajo carga indica una fuente defectuosa.
