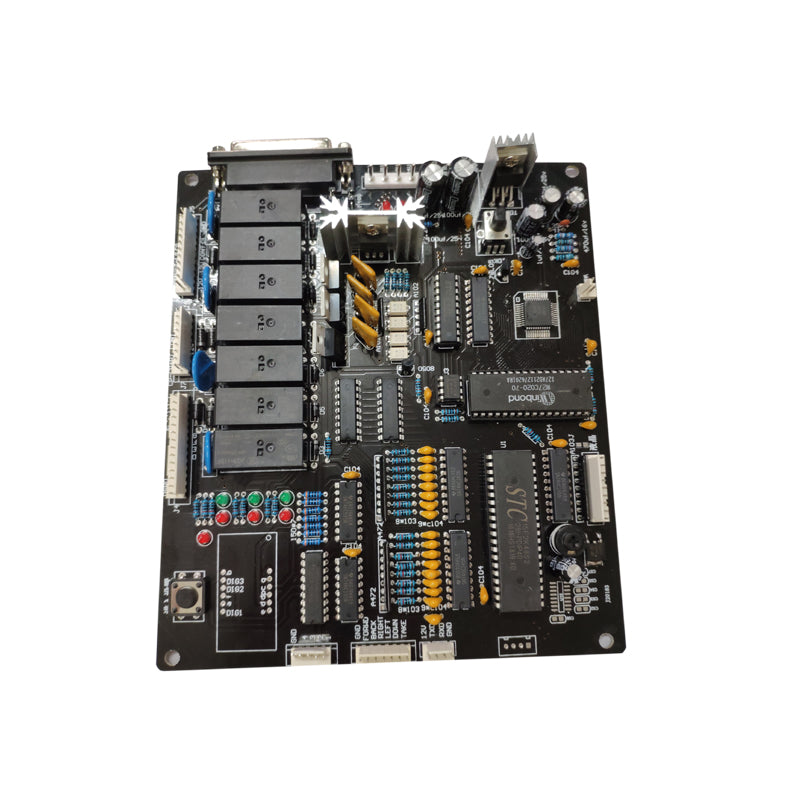

Claw machine mainboard control unit — Hiclawcrane

クレーンゲームのメインボードの仕組み

クレーンゲームのメインボードの仕組み

直接的な回答

クレーンゲームのメインボードは、モーター制御、コイン/紙幣投入、クレーン強度、プレイタイミング、勝率、オペレーター設定など、筐体のあらゆる電気的および機械的機能を管理する中央制御ユニットです。プログラム可能なすべてのパラメーターはメインボードに保存され、内蔵のサービスメニューから調整されます。機能するメインボードがなければ、筐体は動作できません。

メインボードの役割

メインボードはクレーンゲームの頭脳として機能します。コイン投入口、紙幣投入口、ボタン、ジョイスティックからの入力信号を受け取り、ガントリーモーター、クレーンモーター、照明、オーディオシステムに出力信号を送ります。また、プレイ回数、勝数、収益データも内部で追跡します。

主なメインボードの機能

  • 電源管理 — モーター、センサー、ライト、制御入力に安定した電圧を供給します。
  • モーター制御 — X、Y、Z軸モーターとクレーンモーターに方向および速度信号を送ります。
  • コインおよび紙幣入力処理 — コイン投入口および紙幣識別機からのパルス信号を読み取り、クレジットを登録します。
  • クレーン強度制御 — 各プレイでPWM出力によりクレーンモーターの把持力を設定します。
  • 勝率/払い出しサイクル管理 — プレイ回数をカウントし、プログラムされた間隔で強い力での把持をトリガーします。
  • プレイタイマー制御 — クレーンが自動的に落下するまでにプレイヤーがクレーンを操作できる時間を設定します。
  • サービスメニューインターフェース — オペレーターがボタン入力によりすべてのパラメーターを表示および調整できるようにします。
  • 診断およびカウンター — 総プレイ回数、総勝利回数、コイン投入数、エラーコードを記録します。

メインボードのパラメーターカテゴリ

  • ゲーム設定 — プレイ時間、1プレイあたりのコイン数、デモモード、アトラクトモード
  • クレーン設定 — つかむ力、勝利時の力、ホールド時間、落下深度(Z軸)
  • 払い出し設定 — 勝利間隔、強いクレーンの間隔、保証された勝利カウンター
  • 入力設定 — コインパルス値、紙幣識別機の金種マッピング
  • カウンター — 総プレイ回数、総勝利回数、コイン投入数、サービスプレイ(読み取り専用の診断データ)
  • システム設定 — 言語、音量、工場出荷時設定へのリセット

サービスメニューへのアクセス方法

  1. オペレーターキーを使用して筐体の背面または側面パネルを開きます。
  2. メインボードまたは筐体内部にあるサービスボタンを探します。
  3. サービスボタンを押してサービスメニューに入ります。
  4. ジョイスティックまたは専用のメニューボタンを使用してパラメーターをナビゲートします。
  5. 増減ボタンを使用して値を調整します。
  6. 保存して終了します — 一部のメインボードでは確認のために押す必要があります。その他は終了時に自動的に保存されます。

メインボードの一般的な問題

  • 筐体に電力が供給されない — 入力電圧、メインボードのヒューズ、電源出力の確認
  • モーターが反応しない — メインボードの出力端子にあるモーターコネクターのピンの確認
  • コインが認識されない — コイン投入口のパルス信号とメインボードのコイン入力設定の確認
  • 勝率が正しく機能しない — 勝利間隔パラメーターの確認とプレイカウンターのリセットの確認
  • サービスメニューにアクセスできない — サービスボタンの接続の確認または工場出荷時設定へのリセット手順を試す
  • エラーコードが表示される — メインボードのマニュアルを参照してエラーコードの定義を確認

よくある質問

Q: クレーンゲームのメインボードは汎用ですか?
A: いいえ。メインボードは通常、機種固有またはメーカー固有です。常に同じモデルまたは互換性が確認されたボードと交換してください。

Q: より多くのパラメーターオプションを得るためにメインボードをアップグレードできますか?
A: はい、場合によっては可能です。一部のメーカーは、拡張されたパラメーターセットを備えたアップグレードされたメインボードを提供しています。アップグレードする前に、既存の配線ハーネスとの互換性を確認する必要があります。

Q: クレーンゲームのメインボードを工場出荷時設定にリセットするにはどうすればよいですか?
A: サービスメニューに入り、システム設定または工場出荷時リセットに移動し、リセットを確認します。すべてのカスタムパラメーターは工場出荷時のデフォルトに戻ります。

Q: クレーンゲームのメインボードは通常どのくらいの電圧で動作しますか?
A: ほとんどのクレーンゲームのメインボードは110Vまたは220VのAC入力で動作し、モーターやロジック回路用に内部のDC電圧(通常12Vおよび24V)を調整します。
